1, la introducción de 1050 tubos planos de aluminio microcanal
El aluminio 1050 se usa ampliamente en la producción de tubos planos de aluminio poroso de microcanales porque se forma agregando una pequeña cantidad de elemento de cobre al aluminio puro, que tiene excelentes características de formación y procesamiento, alta resistencia a la corrosión, buena soldabilidad y electricidad y conductividad térmica. Uso de las varillas de aluminio 1050 refinadas, pasando por extrusión en caliente, y zinc rociado en la superficie, para producir a partir de 1050 tubos planos de aluminio de microcanales, que se utilizan principalmente en varios sistemas de aire acondicionado refrigerante como Las piezas de tubería que transportan nuevos refrigerantes ecológicos son los materiales clave para la nueva generación de intercambiadores de calor de aire acondicionado de microcanales de flujo paralelo.
2.Las especificaciones de los tubos planos de aluminio microcanal 1050
Las especificaciones específicas son las siguientes:
1) Aleación: 1050
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o de acuerdo con los requisitos de dibujo del cliente

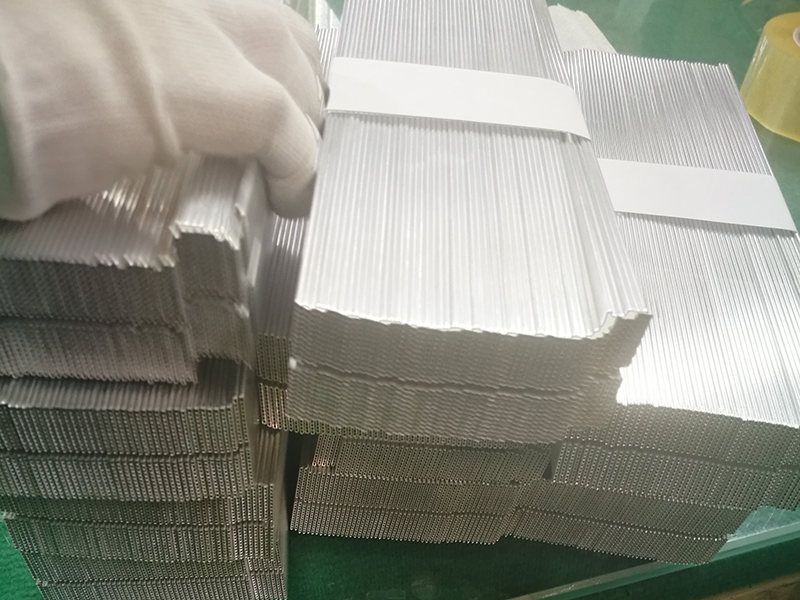

7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm

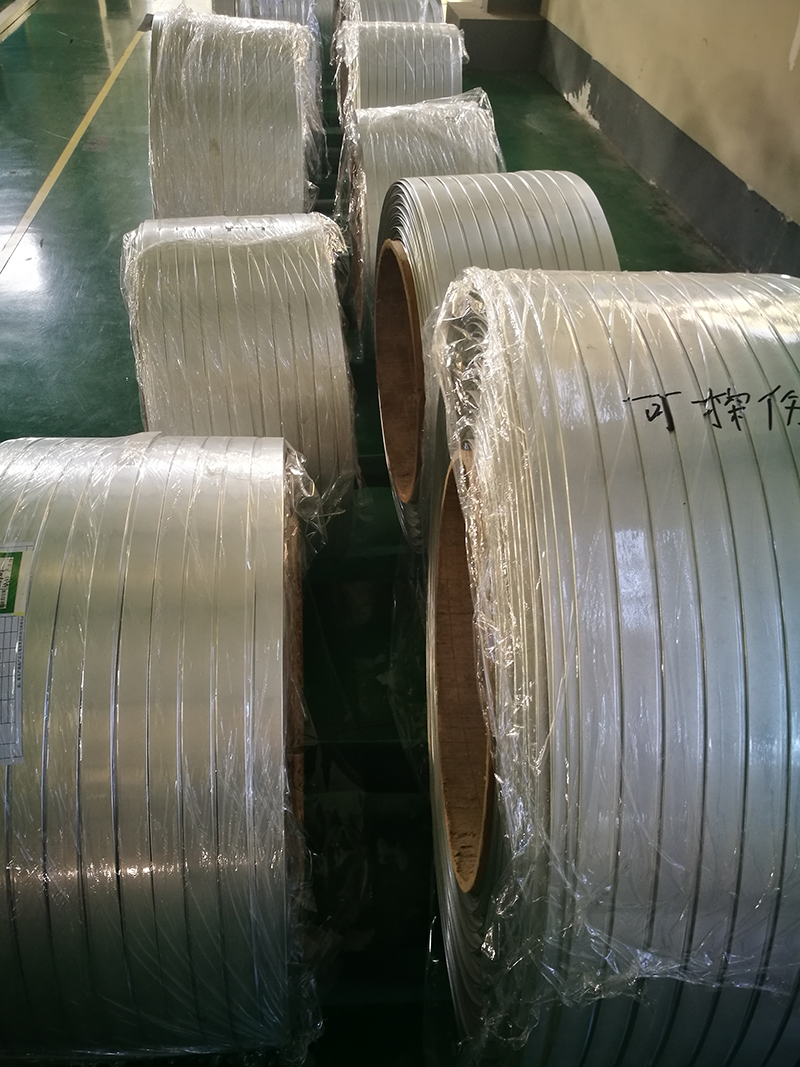

8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente

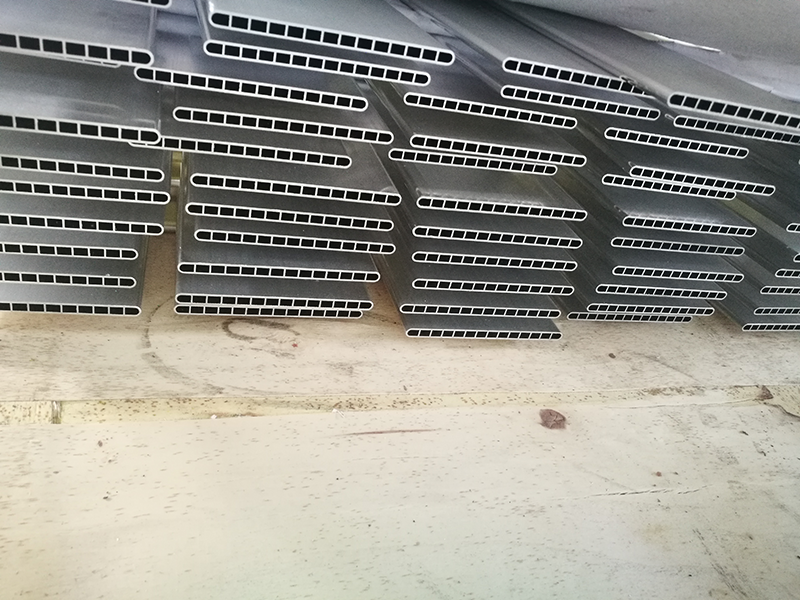

9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
10)La composición química de los tubos planos de aluminio de microcanales 1050 es la siguiente:
11)Las propiedades mecánicas de los tubos planos de aluminio de microcanales 1050 a temperatura ambiente son las siguientes
12)La resistencia a la presión de los tubos planos de aluminio de microcanales 1050
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
3,Las características del producto de 1050 tubos planos de aluminio microcanal
1) Los tubos planos de aluminio microcanal 1050 son livianos y tienen excelentes características de formación y procesamiento
2) Los tubos planos de aluminio microcanal 1050 tienen una alta resistencia a la corrosión
3) Los tubos planos de aluminio microcanal 1050 tienen buena soldabilidad y conductividad eléctrica y térmica
4) Los tubos planos de aluminio microcanal 1050 tienen un alto valor de reciclaje
5) Los tubos planos de aluminio de microcanales 1050 producidos por nuestra empresa tienen un pequeño rango de desviación y una alta calidad de superficie.
4, la aplicación del producto de 1050 tubos planos de aluminio microcanal
Los tubos planos de aluminio de microcanal 1050 se usan ampliamente en los campos de refrigeración de electrodomésticos, congelador de refrigerador, refrigeración de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., y se usan específicamente en condensadores y evaporadores con altos requisitos para acondicionadores de aire automotrices y civiles. acondicionadores de aire
5. Los dibujos actuales del producto de los Tubos planos de aluminio microcanal 1050 se pueden descargar del dibujo del producto.. DOWNLOAD !
El aluminio 1050 se usa ampliamente en la producción de tubos planos de aluminio poroso de microcanales porque se forma agregando una pequeña cantidad de elemento de cobre al aluminio puro, que tiene excelentes características de formación y procesamiento, alta resistencia a la corrosión, buena soldabilidad y electricidad y conductividad térmica. Uso de las varillas de aluminio 1050 refinadas, pasando por extrusión en caliente, y zinc rociado en la superficie, para producir a partir de 1050 tubos planos de aluminio de microcanales, que se utilizan principalmente en varios sistemas de aire acondicionado refrigerante como Las piezas de tubería que transportan nuevos refrigerantes ecológicos son los materiales clave para la nueva generación de intercambiadores de calor de aire acondicionado de microcanales de flujo paralelo.
2.Las especificaciones de los tubos planos de aluminio microcanal 1050
Las especificaciones específicas son las siguientes:
1) Aleación: 1050
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o de acuerdo con los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
| La desviación de la especificación del producto | |
|
Especificación A (Ancho) x A (Altura） x L (Largo） |
Desviación permitida（mm） |
| A(Ancho) :6mm-240mm | ± 0.2mm max |
| A(Altura）:mayor 0.8mm | ± 0.1mm max |
|
Espesor de la pared plana t1:mayor 0.12mm |
± 0.1mm max |
| Espesor de soporte: t2 | ± 0.1mm max |
| Grosor de la pared lateral:t3 | ± 0.1mm max |
| L(Largo）≤1000mm | ± 0.5mm |
| L(Largo) ＞1000-2000mm | ± 1.5mm |
| L(Largo) ＞2000- 6000mm | ± 2.0mm |
| Llanura | ≤0.2mm |
| Curvatura (cada 300 mm de longitud） | ≤0.3mm |
| Curvatura (Longitud total en metro L） | ≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ≤ 1 |
≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ＞ 1 |
≤1.0 (mm) |
| Nota: El rango de desviación de las especificaciones del producto también se puede controlar de acuerdo con los requisitos del cliente. | |
10)La composición química de los tubos planos de aluminio de microcanales 1050 es la siguiente:
| Aleacion | Componente químico(%) | ||||||||||||
| Si | Fe | Cu | Mn | Mg | Cr | Zn | V | Ti | Ni | Otras | Al | ||
| Cada | Total | ||||||||||||
| 1050 |
≤ 0.25 |
≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | － | ≤0.05 | ≤0.05 | ≤0.03 | － | ≤0.03 | － | 99.50 |
11)Las propiedades mecánicas de los tubos planos de aluminio de microcanales 1050 a temperatura ambiente son las siguientes
| Aleacion | Temple |
Fuerza de TensiónRm MPa |
Fuerza de rendimiento Rp0.2 MPa |
Elongacion A50mm % |
| No menor que | ||||
| 1050 | H112 | 60 | 20 | 23 |
12)La resistencia a la presión de los tubos planos de aluminio de microcanales 1050
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
| Presión de estallido Unit:MPa | ||||
| Intercambiador de calor de aire acondicionado automotriz | Intercambiadores de calor de aire acondicionado domésticos o comerciales | Intercambiadores de calor medios de agua (aceite) para otros fines | ||
| No-vehículo eléctrico | Coche eléctrico | |||
| Condensador | Evaporador | |||
| ≥11.5 | ≥5.5 | ≥11.5 | ≥16.5 | ≥14.5 |
3,Las características del producto de 1050 tubos planos de aluminio microcanal
1) Los tubos planos de aluminio microcanal 1050 son livianos y tienen excelentes características de formación y procesamiento
2) Los tubos planos de aluminio microcanal 1050 tienen una alta resistencia a la corrosión
3) Los tubos planos de aluminio microcanal 1050 tienen buena soldabilidad y conductividad eléctrica y térmica
4) Los tubos planos de aluminio microcanal 1050 tienen un alto valor de reciclaje
5) Los tubos planos de aluminio de microcanales 1050 producidos por nuestra empresa tienen un pequeño rango de desviación y una alta calidad de superficie.
4, la aplicación del producto de 1050 tubos planos de aluminio microcanal
Los tubos planos de aluminio de microcanal 1050 se usan ampliamente en los campos de refrigeración de electrodomésticos, congelador de refrigerador, refrigeración de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., y se usan específicamente en condensadores y evaporadores con altos requisitos para acondicionadores de aire automotrices y civiles. acondicionadores de aire
5. Los dibujos actuales del producto de los Tubos planos de aluminio microcanal 1050 se pueden descargar del dibujo del producto.. DOWNLOAD !
