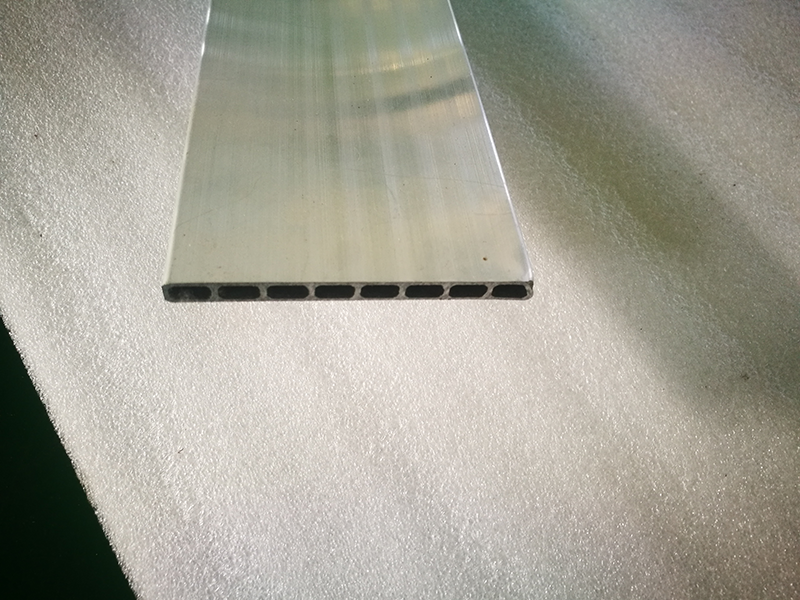

1, la introducción de 3102 tubos de aluminio micro canal
La aleación de aluminio 3102 es una aleación de la serie AL-Mn, que es un aluminio a prueba de herrumbre ampliamente utilizado, tiene alta plasticidad, buen rendimiento de soldadura, mayor resistencia que la aleación de aluminio de la serie 1 y la resistencia a la corrosión es similar a la de la aleación de aluminio de la serie 1 , es una aleación de aluminio de resistencia media con buena resistencia a la corrosión, por lo que tiene una amplia gama de usos y grandes cantidades. Se puede usar para procesar tubos planos de aluminio de microcanales porosos que requieren buenas propiedades de formación, alta resistencia a la corrosión o buena soldabilidad.
2.Las especificaciones de los tubos de aluminio micro canal 3102
Las especificaciones específicas son las siguientes:
1) Aleación: 3102
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm

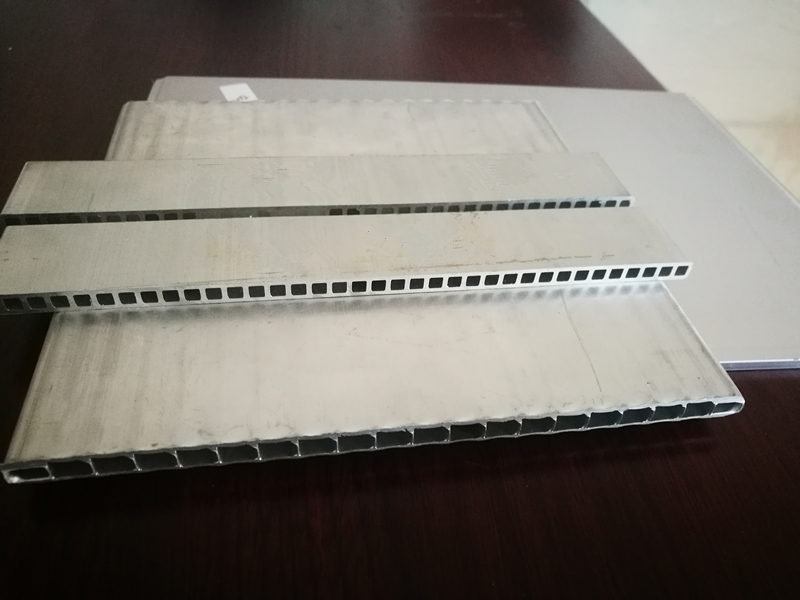

6) Número de puertos: 2-75 puertos o de acuerdo con los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm

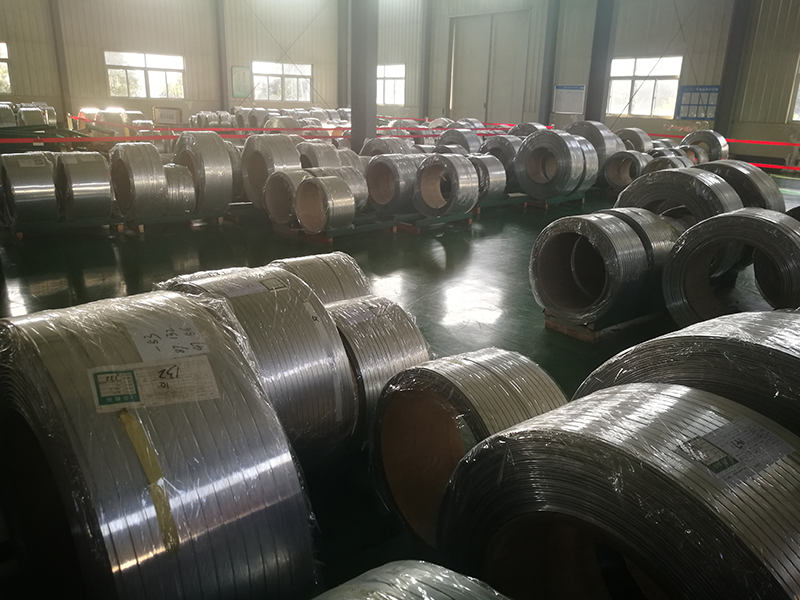

8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
10)La composición química de los tubos de aluminio de microcanales 3102 es la siguiente:
11)Las propiedades mecánicas de los tubos de aluminio de microcanales 3102 a temperatura ambiente son las siguientes
12)La resistencia a la presión de los tubos de aluminio de microcanales 3102
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
3,Las características del producto de 3102 tubos de aluminio micro canal
1) Los tubos de aluminio de microcanales 3102 tienen alta plasticidad, buen rendimiento de soldadura y mayor resistencia que la aleación de aluminio de la serie 1.
2) 3102 Micro-channel Aluminum Tubes es una aleación de aluminio de resistencia media con buena resistencia a la corrosión.
3) Los tubos de aluminio microcanal 3102 tienen un buen rendimiento de formación y buena soldabilidad
4) Los tubos de aluminio de microcanales 3102 tienen un alto valor de reciclaje
5) Los tubos de aluminio de microcanales 3102 producidos por nuestra empresa tienen un pequeño rango de desviación y alta calidad de superficie.
4, la aplicación del producto de 3102 tubos de aluminio micro canal
Los 3102 tubos de aluminio de microcanal se utilizan ampliamente en la refrigeración de electrodomésticos, congeladores, refrigeradores de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., y se utilizan específicamente en condensadores y evaporadores con altos requisitos para aires acondicionados de automóviles y aire civil. acondicionadores
5. Los dibujos actuales del producto de los 3102 tubos de aluminio micro canal se pueden descargar del dibujo del producto.. DOWNLOAD !
La aleación de aluminio 3102 es una aleación de la serie AL-Mn, que es un aluminio a prueba de herrumbre ampliamente utilizado, tiene alta plasticidad, buen rendimiento de soldadura, mayor resistencia que la aleación de aluminio de la serie 1 y la resistencia a la corrosión es similar a la de la aleación de aluminio de la serie 1 , es una aleación de aluminio de resistencia media con buena resistencia a la corrosión, por lo que tiene una amplia gama de usos y grandes cantidades. Se puede usar para procesar tubos planos de aluminio de microcanales porosos que requieren buenas propiedades de formación, alta resistencia a la corrosión o buena soldabilidad.
2.Las especificaciones de los tubos de aluminio micro canal 3102
Las especificaciones específicas son las siguientes:
1) Aleación: 3102
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o de acuerdo con los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
| La desviación de la especificación del producto | |
|
Especificación A (Ancho) x A (Altura） x L (Largo） |
Desviación permitida（mm） |
| A(Ancho) :6mm-240mm | ± 0.2mm max |
| A(Altura）:mayor 0.8mm | ± 0.1mm max |
|
Espesor de la pared plana t1:mayor 0.12mm |
± 0.1mm max |
| Espesor de soporte: t2 | ± 0.1mm max |
| Grosor de la pared lateral:t3 | ± 0.1mm max |
| L(Largo）≤1000mm | ± 0.5mm |
| L(Largo) ＞1000-2000mm | ± 1.5mm |
| L(Largo) ＞2000- 6000mm | ± 2.0mm |
| Llanura | ≤0.2mm |
| Curvatura (cada 300 mm de longitud） | ≤0.3mm |
| Curvatura (Longitud total en metro L） | ≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ≤ 1 |
≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ＞ 1 |
≤1.0 (mm) |
| Nota: El rango de desviación de las especificaciones del producto también se puede controlar de acuerdo con los requisitos del cliente. | |
10)La composición química de los tubos de aluminio de microcanales 3102 es la siguiente:
| Aleacion | Componente químico(%) | ||||||||||||
| Si | Fe | Cu | Mn | Mg | Cr | Zn | V | Ti | Ni | Otras | Al | ||
| Cada | Total | ||||||||||||
| 3102 |
≤ 0.40 |
≤0.70 | ≤0.10 | 0.05-0.40 | － | － | ≤0.30 | － | ≤0.10 | － | ≤0.05 | ≤0.15 | Resto |
11)Las propiedades mecánicas de los tubos de aluminio de microcanales 3102 a temperatura ambiente son las siguientes
| Aleacion | Temple |
Fuerza de TensiónRm MPa |
Fuerza de rendimiento Rp0.2 MPa |
Elongacion A50mm % |
| No menor que | ||||
| 3102 | H112 | 75 | 30 | 22 |
12)La resistencia a la presión de los tubos de aluminio de microcanales 3102
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
| Presión de estallido Unit:MPa | |||||
| Intercambiador de calor de aire acondicionado automotriz | Intercambiadores de calor de aire acondicionado domésticos o comerciales | Intercambiadores de calor medios de agua (aceite) para otros fines | |||
| No-vehículo eléctrico | Coche eléctrico | ||||
| Condensador | Evaporador | ||||
| ≥11.5 | ≥5.5 | ≥11.5 | ≥16.5 | ≥14.5 | |
3,Las características del producto de 3102 tubos de aluminio micro canal
1) Los tubos de aluminio de microcanales 3102 tienen alta plasticidad, buen rendimiento de soldadura y mayor resistencia que la aleación de aluminio de la serie 1.
2) 3102 Micro-channel Aluminum Tubes es una aleación de aluminio de resistencia media con buena resistencia a la corrosión.
3) Los tubos de aluminio microcanal 3102 tienen un buen rendimiento de formación y buena soldabilidad
4) Los tubos de aluminio de microcanales 3102 tienen un alto valor de reciclaje
5) Los tubos de aluminio de microcanales 3102 producidos por nuestra empresa tienen un pequeño rango de desviación y alta calidad de superficie.
4, la aplicación del producto de 3102 tubos de aluminio micro canal
Los 3102 tubos de aluminio de microcanal se utilizan ampliamente en la refrigeración de electrodomésticos, congeladores, refrigeradores de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., y se utilizan específicamente en condensadores y evaporadores con altos requisitos para aires acondicionados de automóviles y aire civil. acondicionadores
5. Los dibujos actuales del producto de los 3102 tubos de aluminio micro canal se pueden descargar del dibujo del producto.. DOWNLOAD !
