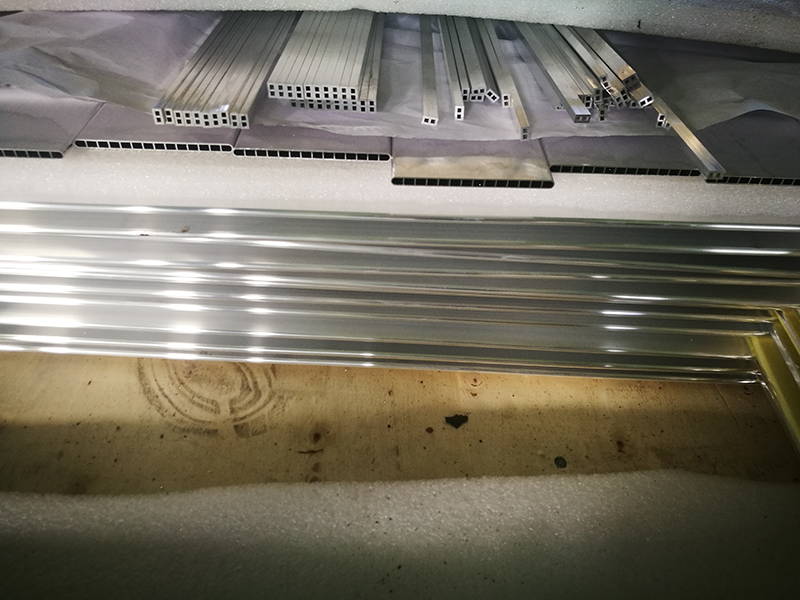

1.La introducción de los tubos planos de aluminio del condensador de microcanales
Durante el uso de los tubos planos de aluminio del condensador de microcanales, fluirán en el tubo diferentes medios que deben enfriarse, a fin de lograr el propósito de enfriamiento. El número de puertos en los tubos planos de aluminio del condensador de microcanales es generalmente de 5-25, la mayoría de ellos puede tener más de 60, e incluso más, el grosor de la pared es de 0.2-1.0 mm y la altura es de aproximadamente 5 mm. hacer condensadores de correa. El usuario primero arrolló el tubo plano de aluminio de microcanal en forma de serpentina en un neumático especial, y luego cubrió el disipador de calor ondulado con un espesor de 0.15-0.20 mm de lámina compuesta procesada con soldadura en ambos lados y el aluminio de microcanal tubo plano juntos, luego, soldados en un condensador de un sistema de intercambio de calor en un horno de soldadura por gas inerte.
2.Las especificaciones de los tubos planos de aluminio del condensador microcanales
Las especificaciones específicas son las siguientes:
1) Aleación: 1100, 1050, 1060, 1070, 1197, 3003, 3102, 3026, etc.
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o de acuerdo con los requisitos de dibujo del cliente

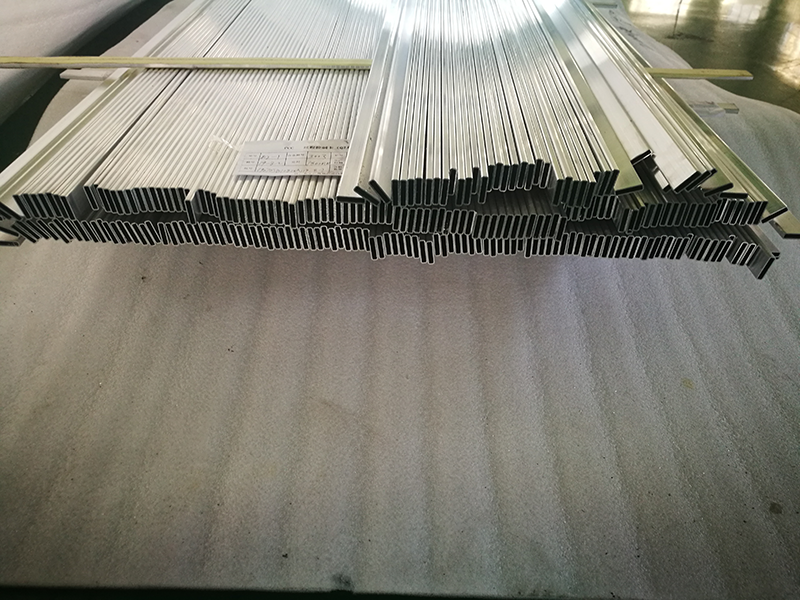

7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm

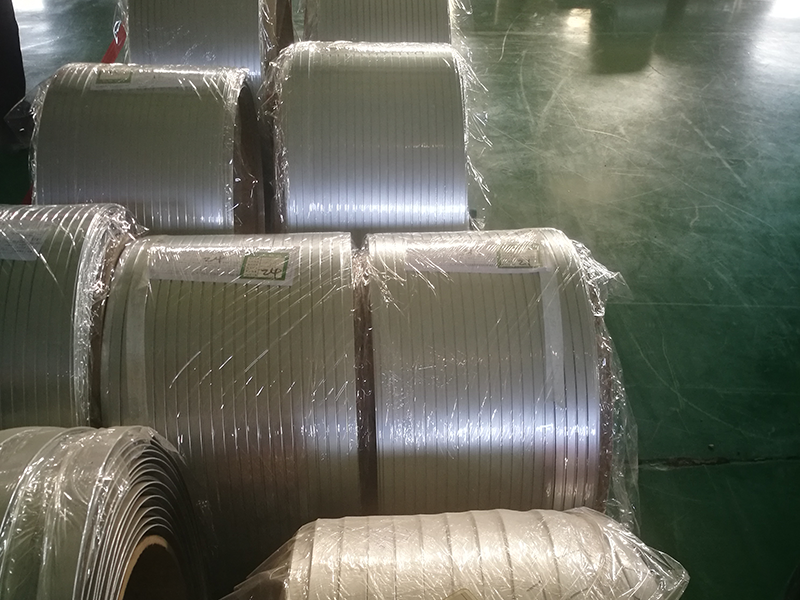

8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
10).Las propiedades de tracción mecánica de las principales aleaciones de los tubos planos de aluminio del condensador de microcanales a temperatura ambiente son las siguientes
11)La resistencia a la presión de los tubos planos de aluminio del condensador de microcanales
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
3,Las características del producto de los tubos planos de aluminio del condensador de microcanales
1) Nuestros tubos planos de aluminio de condensador de microcanales tienen las características de un gran flujo de refrigerante, una gran área de contacto y una gran capacidad de intercambio de calor.
2) Nuestros tubos planos de aluminio de condensador de microcanales tienen las características de espesor de pared delgada, más puertos y acabado superficial alto.
3) Nuestros tubos planos de aluminio de condensador de microcanales son adecuados para la soldadura y la conexión mecánica
4) Nuestros tubos planos de aluminio de condensador de microcanales tienen alta resistencia a la fatiga y resistencia a la corrosión
5) Los tubos planos de aluminio del condensador de microcanales producidos por nuestra empresa son livianos y tienen un buen rendimiento de formación y flexión.
4. La aplicación del producto de tubos planos de aluminio de condensador de microcanales
Los tubos planos de aluminio del condensador de microcanales producidos por nuestra empresa son ampliamente utilizados en los campos de refrigeración de electrodomésticos, congelador, refrigeración de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., y se utilizan específicamente en condensadores y dispositivos de refrigeración de sistemas de intercambio de calor. .
5. Los dibujos actuales del producto de los Micro condensador de canal Tubos planos de aluminio se pueden descargar del dibujo del producto.. DOWNLOAD !
Durante el uso de los tubos planos de aluminio del condensador de microcanales, fluirán en el tubo diferentes medios que deben enfriarse, a fin de lograr el propósito de enfriamiento. El número de puertos en los tubos planos de aluminio del condensador de microcanales es generalmente de 5-25, la mayoría de ellos puede tener más de 60, e incluso más, el grosor de la pared es de 0.2-1.0 mm y la altura es de aproximadamente 5 mm. hacer condensadores de correa. El usuario primero arrolló el tubo plano de aluminio de microcanal en forma de serpentina en un neumático especial, y luego cubrió el disipador de calor ondulado con un espesor de 0.15-0.20 mm de lámina compuesta procesada con soldadura en ambos lados y el aluminio de microcanal tubo plano juntos, luego, soldados en un condensador de un sistema de intercambio de calor en un horno de soldadura por gas inerte.
2.Las especificaciones de los tubos planos de aluminio del condensador microcanales
Las especificaciones específicas son las siguientes:
1) Aleación: 1100, 1050, 1060, 1070, 1197, 3003, 3102, 3026, etc.
2) Temple: O / F / H111 / H112
3) Ancho: 6 mm-240 mm
4) Altura: por encima de 0.8 mm
5) espesor de la pared: por encima de 0,12 mm
6) Número de puertos: 2-75 puertos o de acuerdo con los requisitos de dibujo del cliente
7) Estado de entrega: tubos planos en espiral o cortados en diferentes longitudes de acuerdo con los requisitos del cliente.
Longitud: 50-6000mm
8) Las especificaciones del tubo plano de aluminio en espiral:
Diámetro interno del carrete: 400-550 mm, etc.
Diámetro exterior del carrete: 700-1500 mm, etc.
Altura / ancho del carrete: 300-1000 mm, etc.
Peso de la capa de zinc: 6-8 g / ㎡ o según los requisitos del cliente
9) Las desviaciones de las especificaciones del producto se muestran a continuación (las vistas en sección transversal se muestran a continuación):
| La desviación de la especificación del producto | |
|
Especificación A (Ancho) x A (Altura） x L (Largo） |
Desviación permitida（mm） |
| A(Ancho) :6mm-240mm | ± 0.2mm max |
| A(Altura）:mayor 0.8mm | ± 0.1mm max |
|
Espesor de la pared plana t1:mayor 0.12mm |
± 0.1mm max |
| Espesor de soporte: t2 | ± 0.1mm max |
| Grosor de la pared lateral:t3 | ± 0.1mm max |
| L(Largo）≤1000mm | ± 0.5mm |
| L(Largo) ＞1000-2000mm | ± 1.5mm |
| L(Largo) ＞2000- 6000mm | ± 2.0mm |
| Llanura | ≤0.2mm |
| Curvatura (cada 300 mm de longitud） | ≤0.3mm |
| Curvatura (Longitud total en metro L） | ≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ≤ 1 |
≤1.0 x L(mm) |
|
Grado de torsión （Longitud total en metro L） L ＞ 1 |
≤1.0 (mm) |
| Nota: El rango de desviación de las especificaciones del producto también se puede controlar de acuerdo con los requisitos del cliente. | |
| Aleacion | Temple |
Fuerza de Tensión Rm MPa |
Fuerza de rendimiento Rp0.2 MPa |
Elongacion A50mm % |
| No menor que | ||||
| 1050 | H112 | 60 | 20 | 23 |
| 1100 | 75 | 20 | 20 | |
| 3102 | 75 | 30 | 22 | |
| 3003 | 95 | 35 | 20 | |
| 3026 | 85 | 35 | 20 | |
11)La resistencia a la presión de los tubos planos de aluminio del condensador de microcanales
Para los tubos planos de intercambiadores de calor medios de agua (aceite) para aires acondicionados de automóviles, aires acondicionados domésticos o comerciales, y otros fines, la presión de ruptura debe cumplir con los requisitos de la tabla a continuación. Cuando el comprador tiene requisitos especiales o el producto se utiliza para otros fines, el proveedor y el comprador pueden negociar para determinar la presión de estallido.
| Presión de estallido Unit:MPa | ||||
| Intercambiador de calor de aire acondicionado automotriz | Intercambiadores de calor de aire acondicionado domésticos o comerciales | Intercambiadores de calor medios de agua (aceite) para otros fines | ||
| No-vehículo eléctrico | Coche eléctrico | |||
| Condensador | Evaporador | |||
| ≥11.5 | ≥5.5 | ≥11.5 | ≥16.5 | ≥14.5 |
3,Las características del producto de los tubos planos de aluminio del condensador de microcanales
1) Nuestros tubos planos de aluminio de condensador de microcanales tienen las características de un gran flujo de refrigerante, una gran área de contacto y una gran capacidad de intercambio de calor.
2) Nuestros tubos planos de aluminio de condensador de microcanales tienen las características de espesor de pared delgada, más puertos y acabado superficial alto.
3) Nuestros tubos planos de aluminio de condensador de microcanales son adecuados para la soldadura y la conexión mecánica
4) Nuestros tubos planos de aluminio de condensador de microcanales tienen alta resistencia a la fatiga y resistencia a la corrosión
5) Los tubos planos de aluminio del condensador de microcanales producidos por nuestra empresa son livianos y tienen un buen rendimiento de formación y flexión.
4. La aplicación del producto de tubos planos de aluminio de condensador de microcanales
Los tubos planos de aluminio del condensador de microcanales producidos por nuestra empresa son ampliamente utilizados en los campos de refrigeración de electrodomésticos, congelador, refrigeración de vehículos, refrigeración de estaciones base, refrigeración industrial, etc., y se utilizan específicamente en condensadores y dispositivos de refrigeración de sistemas de intercambio de calor. .
5. Los dibujos actuales del producto de los Micro condensador de canal Tubos planos de aluminio se pueden descargar del dibujo del producto.. DOWNLOAD !
